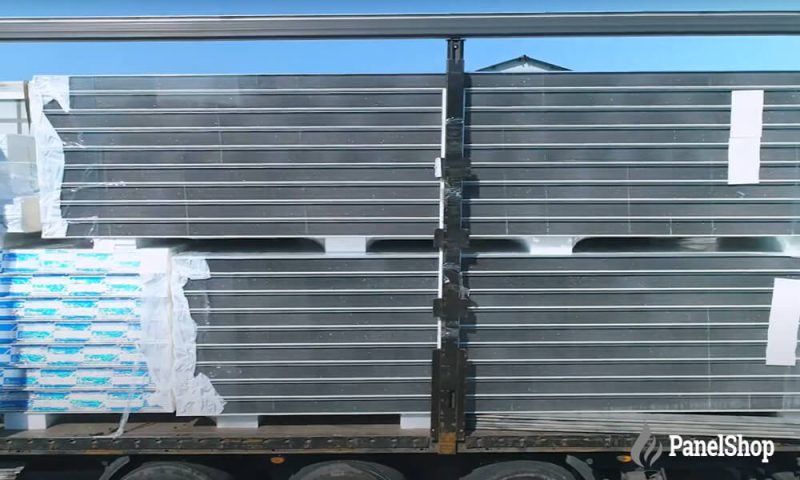

Die sandwich paneelen werden in eine schutzfolie eingewickelt und das paket auf styropormatten gelegt. Jedem paket liegt eine entlade- und lagerungsanleitung bei. Die maximalen paketmaße betragen 13,5 x 1,20 x 1,30 m (lxbxh). Der liefertermin der platten richtet sich nach dem produktionsprozess. Die anzahl der m2-platten im lkw richtet sich nach dicke, länge und typ. es können 2-3 lagen pakete gestapelt werden. Die standardabmessungen des lkw betragen 13,5 m länge, 2,4 m breite und 2,6 m höhe. die platten werden in zwei reihen gelagert und mit spannbändern fixiert.

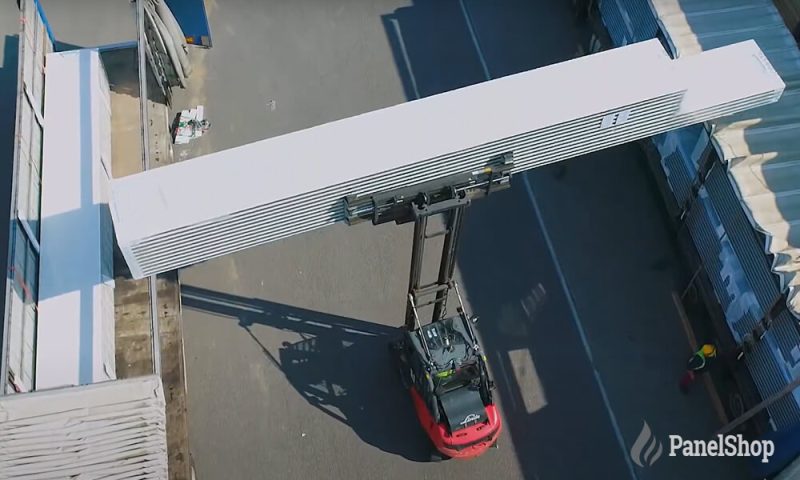

Das entladen sollte nur mit kränen und handhabungsgeräten erfolgen, die für horizontales heben ausgelegt sind. Zum heben von paketen werden krangeräte oder gabelstapler empfohlen. Bei kürzeren platten ist die entladung auch manuell mit hilfe eines gabelstaplers möglich. Pakete sollten leicht geneigt und vor witterungseinflüssen geschützt gelagert werden. Die lagerung sollte 4 wochen nicht überschreiten. Die folie sollte innerhalb von 2 wochen entfernt werden.

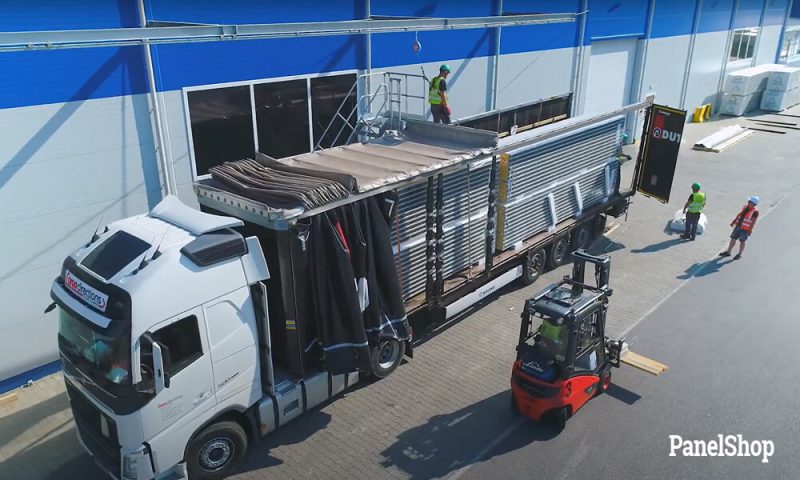

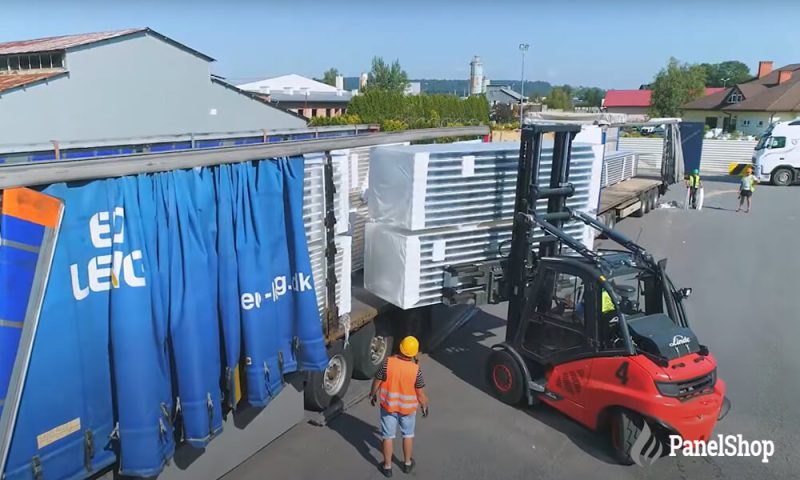

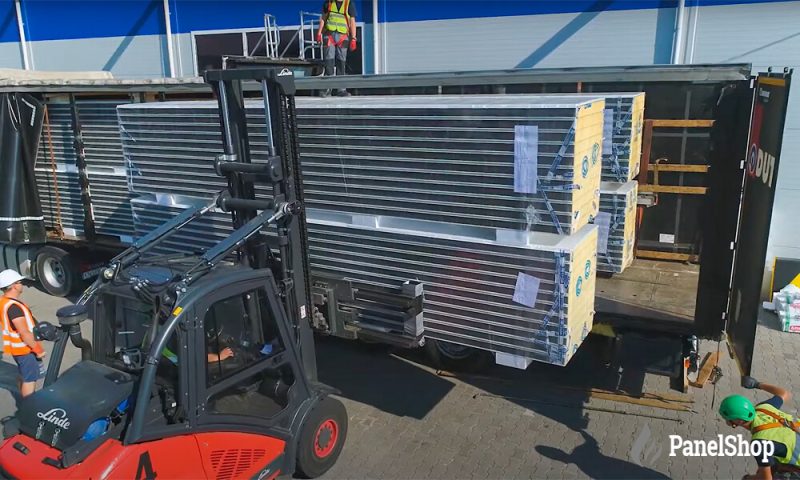

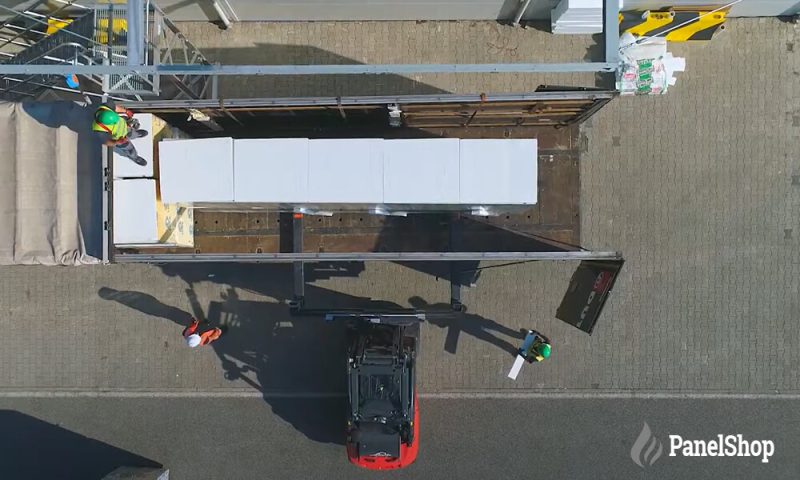

(Demonstration der verladung von paneelen in einen LKW)
Wie viele PIR/PUR-sandwich paneelen können in einen LKW geladen werden?
Für handys nach links wischen
| Dicke [mm] | Wand paneele (13 m lange stücke, sichtbare und verdeckte verbindung) | Dach paneele (13 m lange stücke) |
|---|---|---|
| 40 | 14stück 1 paket, 2-3 schichten, 2 zeilen, ungefähr 728-1 000m2 | 18stück 1 paket, 2-2,7 schichten, 2 zeilen, ungefähr 936-1 263m2 |
| 60 | 18stück 1 paket, 2-2,2 schichten, 2 zeilen, ungefähr 936-1 029m2 | 14stück 1 paket, 2-2,4 schichten, 2 zeilen, ungefähr 728-873m2 |
| 80 | 14stück 1 paket, 2-2,1 schichten, 2 zeilen, ungefähr 728-764m2 | 10stück 1 paket, 2-2,6 schichten, 2 zeilen, ungefähr 520-676m2 |
| 100 | 11stück 1 paket, 2-2,1 schichten, 2 zeilen, ungefähr 572-600m2 | 8stück 1 paket, 2-2,6 schichten, 2 zeilen, ungefähr 416-540m2 |
| 120 | 9stück 1 paket, 2-2,2 schichten, 2 zeilen, ungefähr 468-514m2 | 8stück 1 paket, 2-2,3 schichten, 2 zeilen, ungefähr 416-478m2 |
| 140 | 8stück 1 paket, 2-2,1 schichten, 2 zeilen, ungefähr 416-436m2 | 6stück 1 paket, 2-2,5 schichten, 2 zeilen, ungefähr 312-390m2 |
| 160 | 7stück 1 paket, 2 schichten, 2 zeilen, ungefähr 364m2 | 6stück 1 paket, 2-2,2 schichten, 2 zeilen, ungefähr 312-343m2 |
| 180 | 6stück 1 paket, 2 schichten, 2 zeilen, ungefähr 312m2 | 6stück 1 pakete, 2 schichten, 2 zeilen, ungefähr 312m2 |
| 200 | 5stück 1 paket, 2-2,2 schichten, 2 zeilen, ungefähr 260-286m2 | 5stück 1 paket, 2-2,2 schichten, 2 zeilen, ungefähr 260-286m2 |
*Der LKW kann 2 bis 3 lagen pakete in zwei reihen von 13 m langen paneelen unterbringen. (max. 13,5m)
*Mengen sind richtwerte, die genaue anzahl der paneele wird für jede bestellung berechnet und kann von dieser tabelle abweichen.
Wie viele mineral wolle sandwich paneelen können in einen LKW geladen werden?
Für handys nach links wischen
| Dicke [mm] | Wand paneele (13 m lange stücke, sichtbare und verdeckte verbindung) | Dach paneele (13 m lange stücke) |
|---|---|---|
| 60 | 17stück 1 paket, 2-2,2 schichten, 2 zeilen, ungefähr 884-972m2 | 12stück 1 paket, 2-2,8 schichten, 2 zeilen, ungefähr 624-873m2 |
| 80 | 13stück 1 paket, 2-2,1 schichten, 2 zeilen, ungefähr 676-709m2 | 10stück 1 paket, 2-2,6 schichten, 2 zeilen, ungefähr 520-676m2 |
| 100 | 10stück 1 paket, 2-2,2 schichten, 2 zeilen, ungefähr 520-572m2 | 8stück 1 paket, 2-2,6 schichten, 2 zeilen, ungefähr 416-540m2 |
| 120 | 9stück 1 paket, 2-2,2 schichten, 2 zeilen, ungefähr 468-514m2 | 6stück 1 paket, 2-2,7 schichten, 2 zeilen, ungefähr 312-421m2 |
| 140 | 7stück 1 paket, 2-2,3 schichten, 2 zeilen, ungefähr 364-418m2 | 6stück 1 paket, 2-2,5 schichten, 2 zeilen, ungefähr 312-390m2 |
| 160 | 6stück 1 paket, 2-2,3 schichten, 2 zeilen, ungefähr 312-358m2 | 6stück 1 paket, 2-2,2 schichten, 2 zeilen, ungefähr 312-343m2 |
| 180 | 6stück 1 paket, 2-2,1 schichten, 2 zeilen, ungefähr 312-327m2 | 4stück 1 paket, 2-2,6 schichten, 2 zeilen, ungefähr 208-270m2 |
| 200 | 5stück 1 paket, 2-2,2 schichten, 2 zeilen, ungefähr 260-286m2 | 4stück 1 paket, 2-2,6 lschichten, 2 zeilen, ungefähr 208-270m2 |
*Der LKW kann 2 bis 3 lagen pakete in zwei reihen von 13 m langen paneelen unterbringen. (max. 13,5m)
*Mengen sind richtwerte, die genaue anzahl der paneele wird für jede bestellung berechnet und kann von dieser tabelle abweichen.
Wie viele sandwich paneelen mit polystyrolkern können in einen LKW geladen werden?
Für handys nach links wischen
| Dicke [mm] | Wand paneele (13m lange stücke, sichtbare fuge) | Dach paneele (13 m lange stücke) |
|---|---|---|
| 60 | 19stück 1 paket, 2 schichten, 2 zeilen, ungefähr 988m2 | 12stück 1 paket, 2-2,8 schichten, 2 zeilen, ungefähr 624-873m2 |
| 80 | 14stück 1 paket, 2-2,1 schichten, 2 zeilen, ungefähr 728-764m2 | 10stück 1 paket, 2-2,6 schichten, 2 zeilen, ungefähr 520-676m2 |
| 100 | 11stück 1 paket, 2-2,1 schichten, 2 zeilen, ungefähr 572-600m2 | 8stück 1 paket, 2-2,6 schichten, 2 zeilen, ungefähr 416-540m2 |
| 120 | 9stück 1 paket, 2-2,1 schichten, 2 zeilen, ungefähr 468-491m2 | 8stück 1 paket, 2-2,3 schichten, 2 zeilen, ungefähr 416-478m2 |
| 140 | 8stück 1 paket, 2-2,1 schichten, 2 zeilen, ungefähr 416-436m2 | 6stück 1 paket, 2-2,5 schichten, 2 zeilen, ungefähr 312-390m2 |
| 160 | 7stück 1 paket, 2-2,1 schichten, 2 zeilen, ungefähr 364-382m2 | 6stück 1 paket, 2-2,2 schichten, 2 zeilen, ungefähr 312-343m2 |
| 180 | 6stück 1 paket, 2-2,1 schichten, 2 zeilen, ungefähr 312-327m2 | 5stück 1 paket, 2-2,4 schichten, 2 zeilen, ungefähr 260-312m2 |
| 200 | 5stück 1 paket, 2-2,2 schichten, 2 zeilen, ungefähr 260-286m2 | 5stück 1 paket, 2-2,1 schichten, 2 zeilen, ungefähr 260-273m2 |
*Der LKW kann 2 bis 3 lagen pakete in zwei reihen von 13 m langen paneelen unterbringen. (max. 13,5m)
*Mengen sind richtwerte, die genaue anzahl der paneele wird für jede bestellung berechnet und kann von dieser tabelle abweichen.
