Die wichtigsten montagetipps beim bau haben wir in punkten zusammengefasst.
Wir haben auf zwanzig europäische technische kataloge zurückgegriffen,
die durch unsere eigenen erfahrungen zusätzlich bereichert werden
technische zeichnungen.
Die wichtigsten montagetipps beim bau haben wir in punkten zusammengefasst. Wir haben auf zwanzig europäische technische kataloge zurückgegriffen, die durch unsere eigenen erfahrungen sowie technische zeichnungen bereichert wurden.
1. Wir empfehlen, die bearbeitung der projekt dokumentation und montage einem erfahrenen bauunternehmen mit der erforderlichen technik anzuvertrauen.
2. Alles zur überprüfung der gesamten konstruktion, sicherheit der arbeiter, projektdokumentation, baupläne, vertikalität, horizontalität, vorbereitung von werkzeugen und techniken sowie sandwich paneelen.
3. Am besten führen sie die installation durch, wenn es nicht regnet, schneit oder weht, wenn kein dichter nebel herrscht und abends nur bei guter beleuchtung.
4. Montagearbeiten unter berücksichtigung der besonderheiten eines konkreten projekts werden bei temperaturen von -10 °C bis +40 °C durchgeführt.
5. Bei wandpaneelen werden am sockel mindestens ein fundamentbalken, dichtband und blechelemente angebracht (siehe technische zeichnungen).
6. Die verzinkten tex-blechschrauben mit epdm-unterlegscheiben werden zur befestigung von wand- und dach paneelen an stahl, holz oder beton verwendet. edelstahl schrauben werden in einer aggressiveren umgebung eingesetzt. Achten sie beim befestigen der tex-blechschrauben darauf, dass sich die gummi-epdm-unterlage nur geringfügig ausdehnt.
7. Kaloten sind ein wichtiger bestandteil der hochwertigen befestigung von dach paneelen.

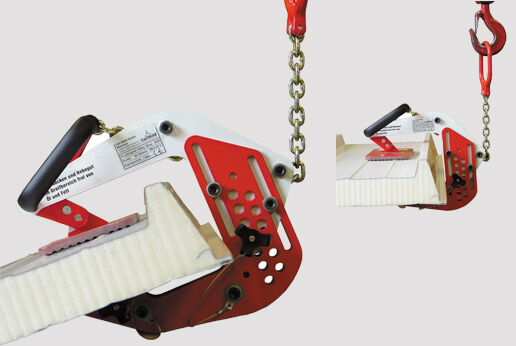

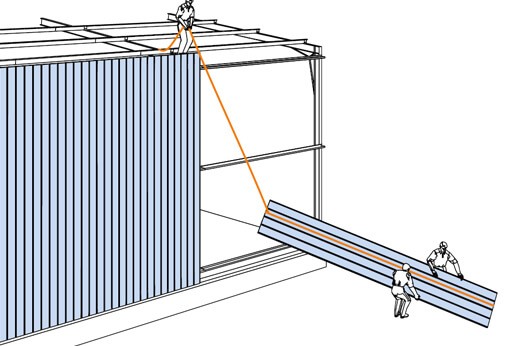

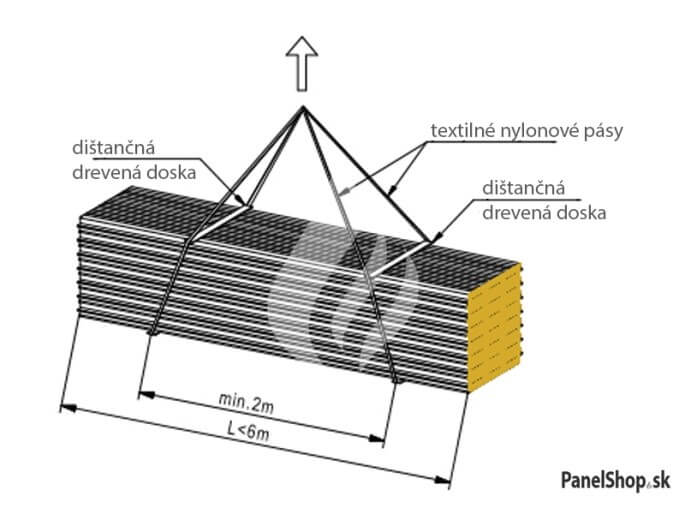

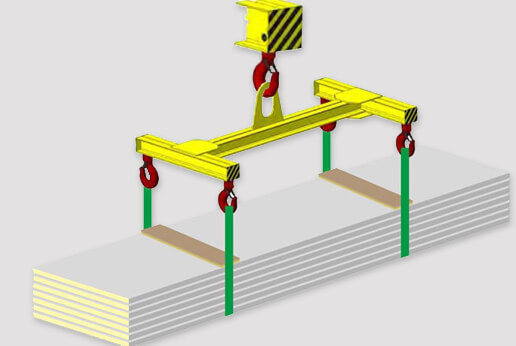

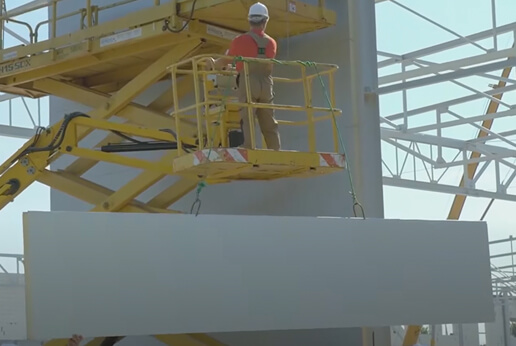

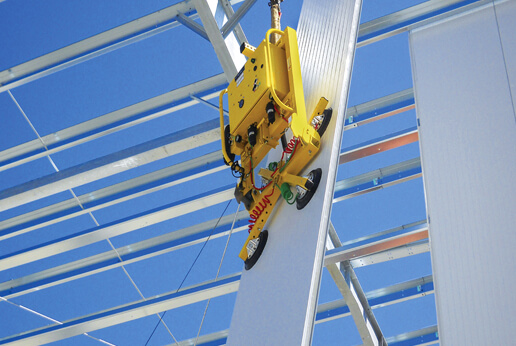

8. Das bewegen der paneelen kann entweder mittels vakuumheber (empfohlen), mittels mechanischer greifvorrichtung (hebeklemmen) und kran, aber auch manuell mittels spanngurten erfolgen.
9. Die montagerichtung sollte sowohl bei dach als auch bei wand paneelen entgegen der vorherrschenden windrichtung erfolgen.
10. In the case of roof panels, there may be a situation when there are more rows and the panels are connected by a longitudinal overlap, which is created by undercutting from 150 to 300 mm, depending on the slope of the roof. (you can request undercutting when ordering)
11. Before fixing, put down the protective transparent film. The foil must be removed within 3 months, because the paint and the top of the sheet will be damaged.
12. We recommend sticking sealing tapes over the entire structure and at the sheeting elements.
13. Die horizontale und vertikale befestigung der wand paneele muss senkrecht zum baukörper erfolgen und entsprechend der wasserwaage ausgerichtet sein. Wir richten die dachpaneele ebenfalls im 90°-winkel zum baukörper aus.

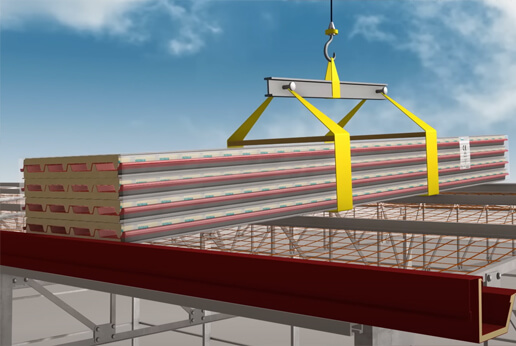

14. Bei dachpaneelen empfiehlt es sich, das gesamte paket mit einem kran auf das dach des gebäudes zu transportieren und anschließend zu befestigen. Dies gilt natürlich auch für wandmontierte geräte, damit das paket möglichst nah an der installation liegt.
15. Die paneele lassen sich leicht zusammenfügen, da bei beiden paneeltypen ein nut-feder-system zum einsatz kommt.

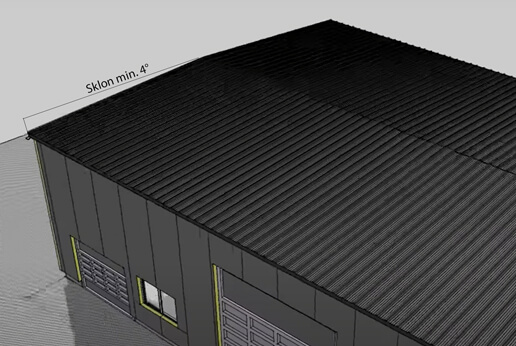

16. Die mindestneigung für dach paneele beträgt 4 %, bei mehrreihiger verbindung 7 %.
17. Im allgemeinen ist es einfacher, vor der montage löcher in die paneele zu schneiden, sie können aber auch nachträglich geschnitten werden.
18. Zum schneiden von platten werden kreissägen oder geradsägen verwendet und keine kohleschleifer (flexen), die die oberfläche der platte beschädigen. Wir empfehlen, die paneele vor dem schneiden auf ständer (böcke) zu stellen.
19. Wir empfehlen einmal im jahr eine inspektion der fassade, dach paneelen, verkleidungselemente und des dach rinnen systems. Nach der inspektion müssen eventuelle schäden beseitigt und alle platten mit einem niederdruckgerät, einem nicht aggressiven reinigungsmittel und einem schwamm gewaschen werden.
20. Nach plan und ablauf montieren wir wichtige funktionale, schützende und ästhetische verkleidungs elemente samt dichtungsbändern.

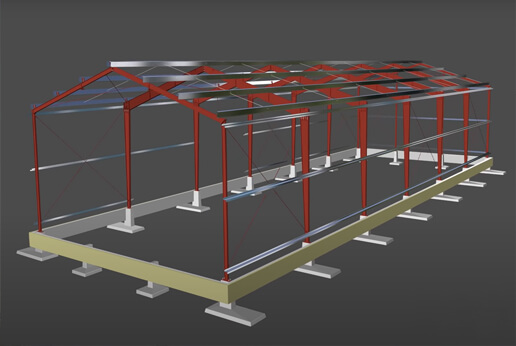

21. Das sandwich paneel system kann auf allen arten von konstruktionen wie holz, beton oder stahl montiert werden. am häufigsten wird ein stahlrahmen verwendet.
22. Die horizontale verlegung von paneelen wird aus mehreren gründen empfohlen, nämlich: bessere mechanische bedingungen und belastungsbedingungen, billigere konstruktion, leichtere konstruktion, keine zwischenträger, einfache installation, einfacherer transport und handhabung aufgrund der kürzeren länge der paneele.
23. Struktur profile, beispielsweise dünnwandige käfige, sind vor allem als käfige für decken, dächer und wände von stahlhallen vorgesehen. dünnwandige profile sind als standardisierte Z- und C-profile oder als sonderprofile erhältlich. sie ermöglichen eine präzise und schnelle montage. Diese profile werden als gefängnisse und flügel für alle arten von hallen verwendet.
24. Für den bau benötigen sie einen akkuschrauber, eine kreissäge, eine stichsäge, eine wasserwaage, einen winkelmesser, pur-schaum, dichtmasse, ein nivelliergerät, dichtbänder, ein maßband, spannbänder, kalotten, bastelwerkzeug, schrauben, ein marker, ein gummihammer, ziegen (gestelle) und andere werkzeuge entsprechend den spezifischen anforderungen des gebäudes.
25. Umfragen zeigen, dass stürze aus großer höhe die häufigste verletzungsursache in der industrie und im baugewerbe sind. achten sie daher bei der ausführung der arbeiten auf sicherheit und fachkompetenz.
26. Selbstverständlich umfasst die konstruktion auch blechelemente, rinnensysteme, schneesperren, lüftungselemente, dachleitern, blitzableiter, filtersysteme, versorgungsnetze, oberlichter, tore, türen, fenster, unterstände, inneninstallationen, außenbegrünungen und mehr je nach bedarf der arbeit.
Technische zeichnungen und montage visualisierungen
Wand sandwich paneel mit sichtbarer fuge
Polyurethan / polyisocyanurat-schaumkern
1. Stahlblech, außen, standarddicke 0,50 – 0,60 mm
2. Polyurethan /polyisocyanurat-schaumkern.
3. Schutzstreifen, der die diffusion und das eindringen von wasser verhindert.
4. Stahlblech, innen, standarddicke 0,40 – 0,50 mm.
5. Werkseitig angebrachte weichdichtung an der seitenkante von derseite des männlichen schlosses.
*wir bieten verschiedene modul paneele breiten an
Wand paneel mit sichtbarer fuge – befestigung an der struktur
Horizontaler aufbau (für PUR, PIR, MV, EPS)
1. Wand paneel mit sichtbarer fuge
2. Selbstschneidende schraube mit EPDM-unterlegscheibe
3. Polyurethanschaum als füllung der bewegungsfuge ~20 mm
4. Selbstklebendes PES-dichtungsband
5. Kitt, dauerhaft plastisch
6. Beschichtungs element
7. Stahlprofil, entsprechend der konstruktions konstruktion
Eckverbindung – befestigung an der struktur
Wand mit sichtbarer und verdeckter verbindung
1. Wandpaneel mit sichtbarer und verdeckter fuge (PIR, MW, EPS)
2. Blechschraube mit EPDM-unterlegscheibe (optional zwei verbindungselemente nebeneinander)
3. Polyurethanschaum
4. Selbstklebendes PES-dichtungsband
5., 6., 7., 8. blinkendes element
9. Die verkleidung wird für bessere thermische anforderungen lokal geschnitten
10. Stahlsäule entsprechend der konstruktion der struktur
Befestigung der paneele an der stahlbetonsäule
Wandpaneel, horizontale befestigung
1. Wandpaneel, horizontale befestigung
2. Stahlbetonsäule
3. Schraube mit unterlegscheibe zur befestigung im stahlbeton
4. Selbstschneidende schraube mit EPDM-unterlegscheibe
5. Polyurethanschaum als fugenfüller
6. Kitt, dauerhaft plastisch
7. Selbstklebendes dichtungsband PES
8.,9. Blech element
Befestigung am unterbalken
Vertikale befestigung
1. Wand paneel
2. Selbstschneidende schraube mit EPDM-unterlegscheibe
3. Mörteldübel
4. Kitt, dauerhaft plastisch
5. Polyurethanschaum
6. PES-polyethylenband
7., 8., 9., 10. blech element
11. Stahlprofil L-Profil, gem
bauentwurf
12. Stahlprofil – wandbalken
13. Bodenbalken
14. Wasserdichte dichtung
Der dachfirst
Dachplatte
1. Dach platte
2. Selbstschneidende schraube mit EPDM-unterlegscheibe
3. Polyurethanschaum
4. Dichtungsstreifen aus polyethylen
5., 6., 7. Blech element
8. L-03-Befestigung „sattelunterlage“
9. Gefängnisse
10. PES-polyethylenband
11. Dauerhafter kunststoffdichtstoff
Der gesamte technische katalog zum download
Technische daten, beispiele, visualisierungen, handbücher. Wir haben auf zwanzig europäische technische kataloge zurückgegriffen, die mit unserer eigenen erfahrung angereichert sind. Hier finden sie alle technischen informationen zu panels und zubehör.
Inhalt des technischen katalogs:
- Was tun, wenn die panels eintreffen?? (p. 3 – 6) Verpackung, transport, entladung, lagerung.
- Wichtigste technische informationen zu panels (p. 7 – 73) Im allgemeinen über das produkt, die wichtigsten vorteile, grundtypen, dicken und verbindungen, wichtigste technische daten, farben, beschichtung, oberflächenbehandlungen, angebotene profiltypen, feuerbeständigkeit, tragfähigkeit der paneele, akustische eigenschaften, zertifikate.
- Wie werden sandwich paneele montiert?? (p. 74 – 118) Die wichtigsten montagetipps beim bau haben wir in punkten zusammengefasst. Wir haben auf zwanzig europäische technische kataloge zurückgegriffen, die mit unserer eigenen erfahrung angereichert sind. Hochwertige technische zeichnungen finden sie im zweiten abschnitt.
- Blech elemente und ihre lage (p. 119 – 154) Visualisierung des verkleidungselements + platzierungsbeispiele. Wir bieten zwei arten von beschichtungs elementen an: 41 stück und 33 stück. Möglichkeit zur eingabe eigener parameter.
- Struktur profile dünn wandiger pfetten(p. 155– 158) Dünn wandige pfetten sind vor allem als pfetten für decken, dächer und wände von stahlhallen vorgesehen.
- Selbstschneidende schrauben, sattel scheiben (kaloten), dichtungs bänder (p. 159 – 167)
